一、產品用途：
                針對“三高”原油開采過程中的諸多難題，如原油舉升困難，抽油桿負荷過重，下行困難，抽油機載荷加大，原油進泵困難等；利用電加熱產生的熱能，對油管內的原油進行全程加熱，以降低原油粘度，防止油管內結蠟，提高原油流動性。可有效的解決高凝、高粘、高含蠟原油開采過程中遇到的各種技術難題。
二、結構組成：

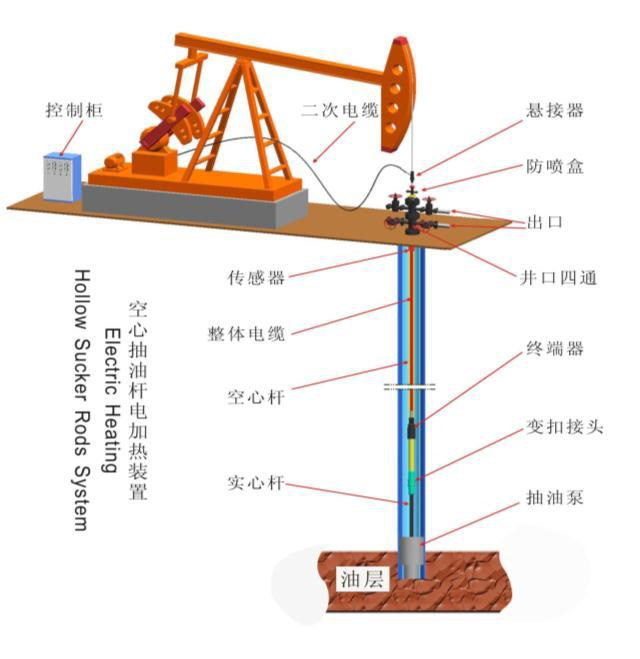

                1、空心桿電加熱裝置由地面電流及控制系統和井下加熱兩部分組成。
                2、中頻電源控制系統由電氣元件、中頻電源、中頻變壓器及溫度儀表、殼體等部件組成。

                3、中頻電源及控制系統總成：

                    4、井下電加熱系統由懸接器、空心抽油桿、加熱電纜線、扶正器及終端器等部件組成。
三、工作原理：

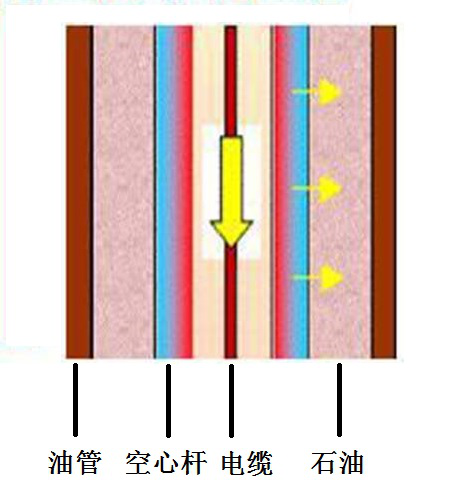

                 1、該裝置是將特種單芯電纜由井口空心下入，電纜穿過空心桿直至井底，在井底與抽油桿短路連接；電流通過電纜與空心抽油桿構成回路，當電纜、空心抽油桿同時通過正反向交流電流時，由于電流的集膚效應使空心抽油桿整體發熱，從而給油管內原油加熱。
                 2、集膚效應又叫趨膚效應，當導體中有交變電流或交變磁場時，導體內部的電流將集中在導體表面（皮膚）部分流過使導線的電阻增加，損耗功率也增加，這一現象稱為趨膚效應。產生這種效應的原因主要是變化電磁場在導體內部產生了旋渦電場與原來的電流相抵消。
                 3、集膚效應的加熱特點：空心抽油桿有電流流過但表面不帶電；頻率越高空心抽油桿發熱效應越好；結構簡單，操作方便，使用壽命長。
四、適用范圍
                1、原油粘度：100~10000mpa.s
                2、膠質瀝青：≤40%
                3、含蠟量：≤45%
                4、凝固溫度：≤50℃
                5、加熱深度：<2000m
五、技術參數
                加熱電纜技術參數：

六、產品特點
                 1、增產效果顯著。
                 抽油、高凝油井配套該工藝，由于井筒油管內原油溫度提高，原油粘度顯著下降，油井提升阻力明顯降低，油井泵效一般可提高20%以上。同時，由于油井的沖次加快，，油井的產量普遍提高。
                 2、油井的生產效率提高，生產周期延長。
                 未采用該工藝前，稠油、高凝油井要維持生產，須頻繁熱洗、加藥，但效果不理想，經常出現油井因負荷重、抽不動現象，生產時效率很低。部分油井通過熱洗、加藥，空心桿摻水也無法正常生產。配套采用該工藝后能從根本上解決，稠油、高凝油井的井筒開發矛盾，只要原油能進入泵筒，油井便可正常生產，即使長時間停井，再開井也很方便。特別是超稠油注氣井，生產末期有該工藝做技術保障，管理難度顯著下降，油井生產周期大大延長。
                 3、安裝、管理方便
                 未采用該工藝前，稠油、高凝油井日常的熱洗、加藥工作量非常大，一線采油工的現場管理勞動強度很高，造成油井管理效率低下，油井生產故障頻繁。油井作業井次增加，部分井長期低產、低效。采用該工藝后，油井無須進行周期性熱洗、加藥，一線采油工的管理強度顯著降低。
                4、綜合經濟效益顯著
               雖然電加熱工藝耗能相比較高，但其增產效果顯著，該工藝不僅能確保油井正常生產，而且解決了熱洗、加藥措施費用高、熱洗周期太短，加藥量大，加藥比例難確定及摻水易結垢，加藥會給脫水造成困難等問題。

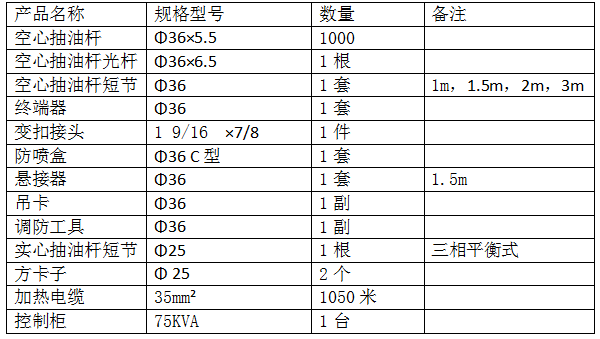

六、材料清單
